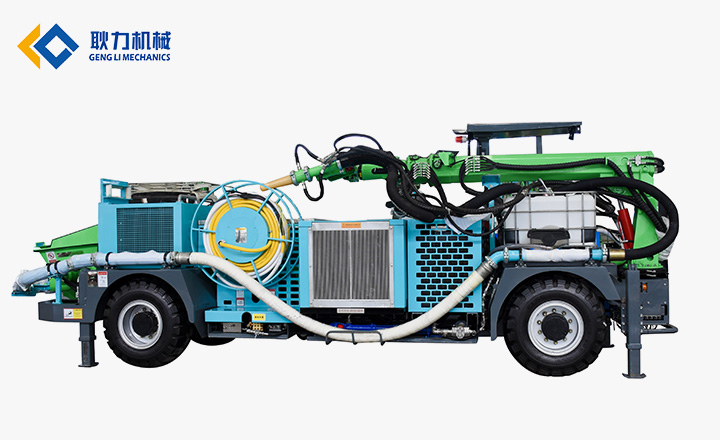

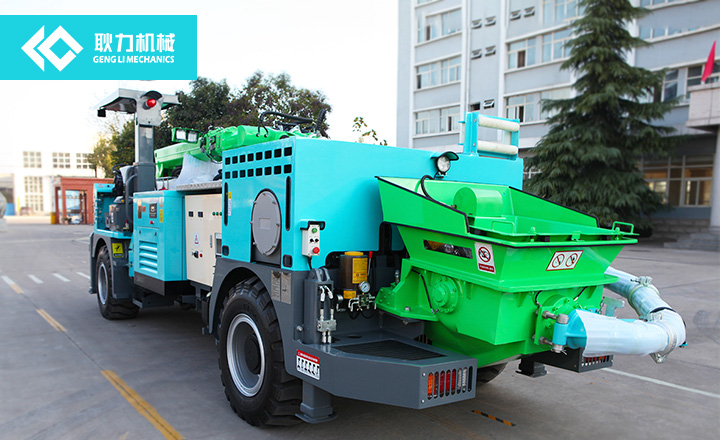

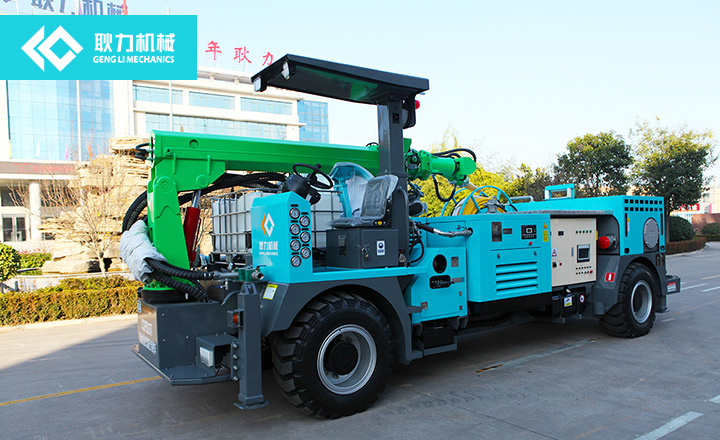

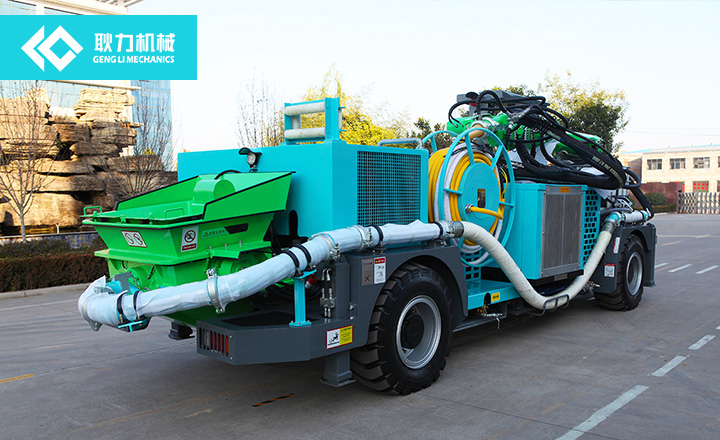

CSPB25T柴油机湿式混凝土喷射车

产品型号:耿力CSPB25T

生产能力: 25m³/h

整机重量:13200kg

应用范围:专为小型地铁,小型引水洞,矿洞等中小断面隧道设计的喷锚支护设备

销售热线:0379-60118689

产品特点
性能特点:
1:发动机储备功率大,动力强劲。
2:可升降,防落石安全驾驶室。
3:四轮转向,四轮驱动。
4:整机紧凑,外形尺寸小。
5:配置高,主要功能全部选用进口零部件。
6:标配大功率空压机,应对高海拔喷射作业游刃有余。
7:25㎡/h混凝土泵,大大提高施工效率
产品参数

整机参数:

整车尺寸 ( 长 × 宽 × 高 ) 8160×2200×2500mm
整机重量 13200kg


泵送系统:

理论喷射排量 25m³ /h
砼缸缸径 φ160mm
砼缸行程  1000mm
主缸缸径 90mm
混凝土出口压力75 bar
上料高度 1400mm


行走系统:

行走方式 轮式
转向 四轮转向
驱动方式 前轮,四轮,蟹行
最小转弯半径 6.7m
发动机功率 103kw
离去角 18°
接近角 20°
最大行走速度 20km/h
最大爬坡度 36%(20°)
最小离地间距 350mm


机械臂:

最大喷射高度 10.5m(含1.5米的喷射距离)
最大喷射深度 3m(含1.5米的喷射距离)
伸缩长度 3m
仰俯角度  -25°~70°
最大喷射宽度 16m

速凝剂系统:

驱动方式 液压驱动
速凝剂排量 800L/h
速凝剂箱容量 500L


液压系统:

电机功率 45kW
油箱容积 300L
主泵排量 145ml/r
水箱容积 500L







参数图纸
