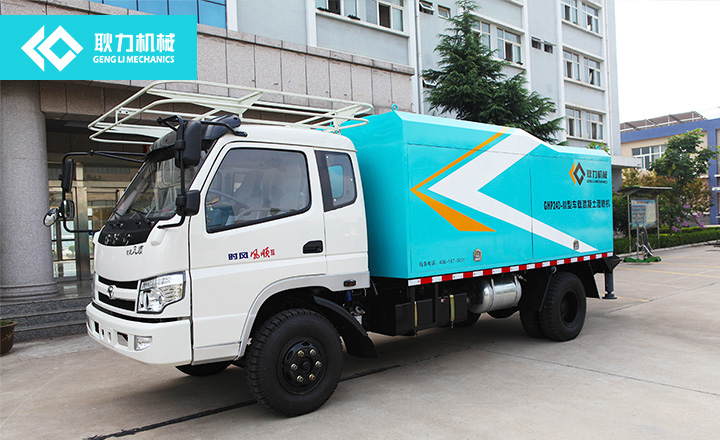

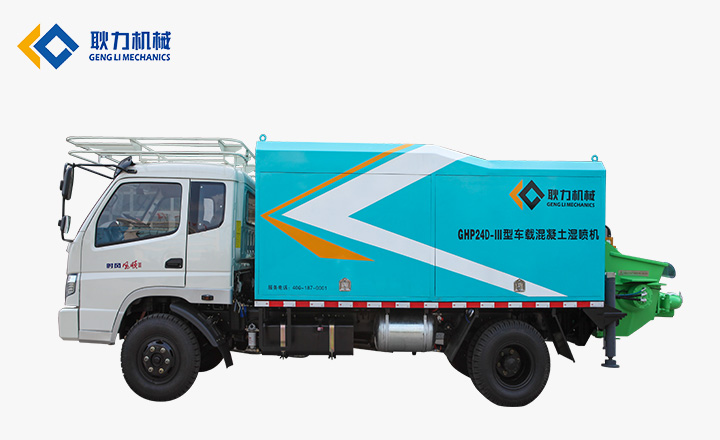

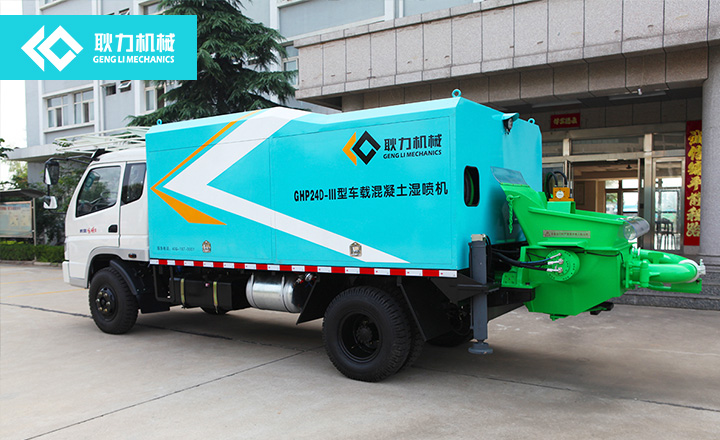

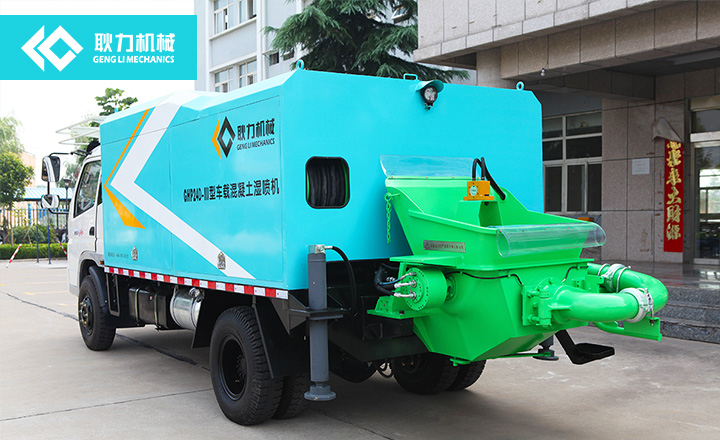

GHP24D-III 车载混凝土湿喷机

GHP24D-III 车载混凝土湿喷机底盘采用一般汽车底盘,零部件通用性强,具有配件供应及维修方便、施工转场方便等特点。

产品型号:GHP24D-III

生产能力: 24m3/h

整机重量:8500Kg

应用范围:水利工程、市政工程、道路桥梁工程、隧道工程等

销售热线:0379-60118689

产品特点
GHP24D-III 车载混凝土湿喷机底盘采用一般汽车底盘,零部件通用性强,具有配件供应及维修方便、施工转场方便等特点。关键零部件采用国内外知名品牌产品,电气系统拥有总线技术、基于嵌入式系统的工程机械控制器为核心、是实现机电液一体化控制的一种实时、有效、灵活的新型控制系统,全面负责对电动机、液压泵、液压控制阀和整机的复合控制,实时对电动机、液压系统、工作状态进行检测和保护,从而保证了整机的可靠性。该设备结构优良、牢固,抗冲击能力强;喷射平稳、连续性好、脉冲小,采用人工抱喷头进行喷浆作业,以此来缓解业内复杂机械臂喷浆手紧缺的现象;同时采用多喷头同时作业,施工效率高,同时可兼顾多个掌子面等诸多优点,充分体现了耿力公司“让施工更轻松”的企业宗旨。
产品参数
项目 基本性能 单位 参数
整机参数 整车尺寸(长×宽×高) mm 7700×2400×2600
整机重量 Kg 8500
泵送系统 理论喷射排量 m3/h 24
泵缸缸径 mm φ160
泵送行程 mm 900
输送管径 mm φ125~φ64变径
喷射骨料最大粒径 mm 16
混凝土出口压力 MPa 6.3
适用混合料水灰比   0.45-0.6
料斗容量 m3 0.3
行走底盘 发动机功率 kW 60
变速箱   10H46
轴距 mm 3800
最大行走速度 Km/h 80
最大爬坡能力   30%
最小离地间距 mm 380
制动方式   断气刹
速凝剂系统 速凝剂泵型号   M0N0(E12DS51RMH)
驱动方式   液压驱动
速凝剂排量 L/h 50-1000
速凝剂最大压力 MPa 2
液压系统 主电机功率 kW 45
油箱容积 L 400
液压油污染度 NAS1638 8~9
主泵排量 ml/r 95

参数图纸
